O 2N3055 é um transistor bipolar de junção (BJT) do tipo NPN, amplamente utilizado em aplicações de alta potência, como amplificadores de áudio, fontes de alimentação e controle de motores. Possui alta capacidade de corrente e dissipação de calor, sendo indicado para montagem com dissipador em ambientes exigentes.
Seu par complementar é o MJ2955, do tipo PNP.

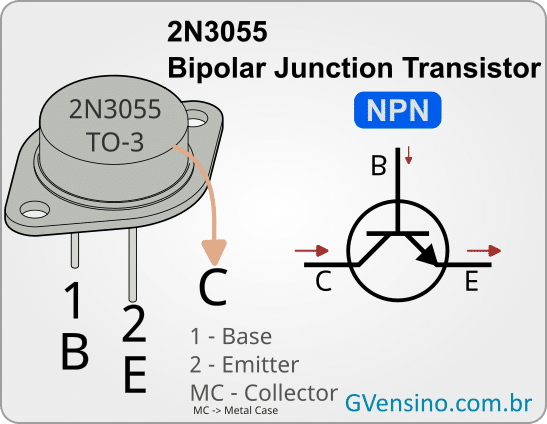

Pinagem:
Parâmetro | Valor Máximo |
|---|---|
VCE – Collector-Emitter Voltage | 60 V |
VCB – Collector-Base Voltage | 100 V |
VEB – Emitter-Base Voltage | 7 V |
IC – Collector Current | 15 A |
PD – Power Dissipation | 115 W |
TJ – Operating Temperature Range | -65 °C to +200 °C |
Folha de Dados:
Significado dos Parâmetros:
VCE – Collector-Emitter Voltage [Tensão Coletor-Emissor]:
É a máxima tensão que pode existir entre o coletor e o emissor do transistor sem danificá-lo. Se essa tensão for ultrapassada, o transistor pode queimar.
VCB – Collector-Base Voltage [Tensão Coletor-Base]:
É a máxima tensão suportada entre o coletor e a base. Ultrapassar esse valor pode causar ruptura da junção coletor-base.
VEB – Emitter-Base Voltage [Tensão Emissor-Base]:
É o valor máximo permitido entre o emissor e a base. Essa tensão geralmente é baixa, e ultrapassá-la pode danificar a junção emissor-base.
IC – Collector Current [Corrente do Coletor]:
É a corrente máxima que pode passar pelo coletor do transistor. Acima disso, o transistor superaquece ou entra em colapso térmico.
PD – Power Dissipation [Dissipação de Potência]:
É a potência máxima (em watts) que o transistor pode dissipar em forma de calor. Deve-se usar dissipador de calor se a dissipação estiver próxima do limite.
TJ – Operating Temperature Range [Faixa de Temperatura de Operação]:
É a temperatura máxima e mínima que o transistor pode suportar sem comprometer o funcionamento. Acima do limite, o transistor pode entrar em falha térmica.
